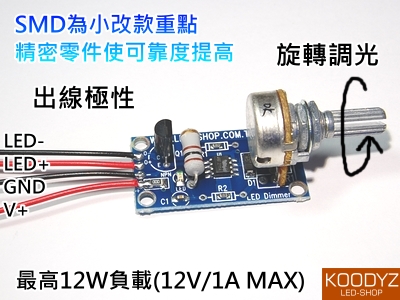

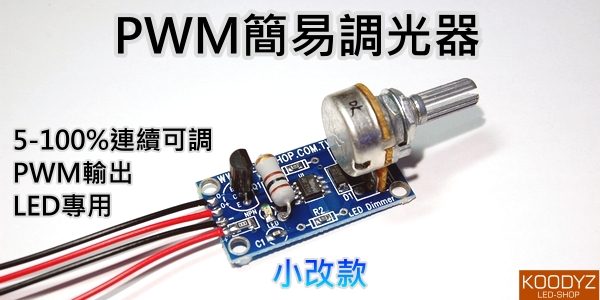

目前出貨為--小改款

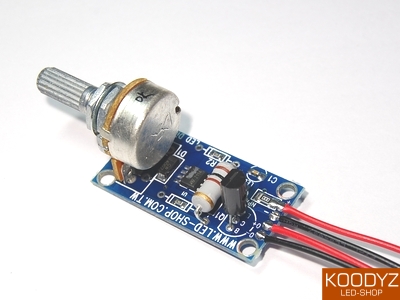

為LED調光開發的 1-10 watt PWM調光 模組

一台可對應1W-10W HI POWER LED

5%-100%調光

4角可用銅柱固定PCB

PCB尺寸:40.3*22mm

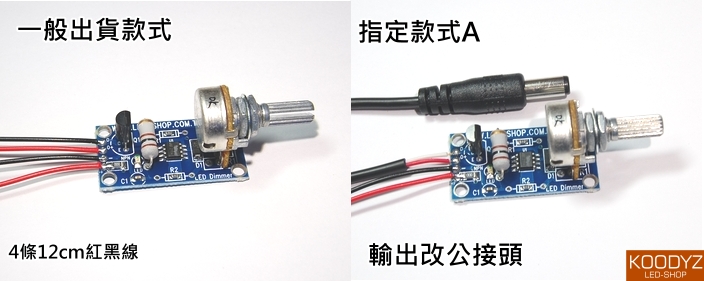

價格 1PCS NT240 一般出貨款式

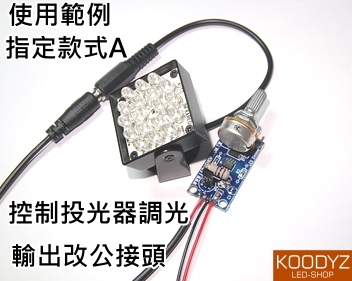

指訂款式A=270

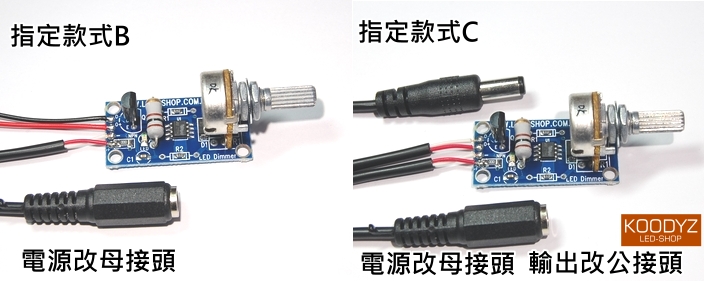

指訂款式B=270

指訂款式C=300

電源接頭為標準DC2.1..一般賣場之壁插式變壓器皆可使用

改塑膠盒+100 尺寸64.3/44.3/30mm(長寬高)







KOODYZ PWM LED模組是專門設計給任何廠牌1-10瓦特LED(或LAMP)使用,電壓來源

(DC3.5-12V)。本產品可做LED無段連續調光,調光時不閃爍,適合工程/設備/腳踏車前燈/軟燈條皆可使用。

輸出電流可隨輸入電壓高低改變,因此使用時LOAD請串一電流錶監視電流變化。

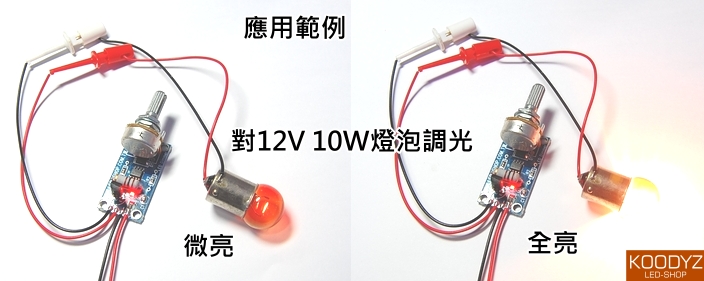

Applications

工程
設備
腳踏車前燈

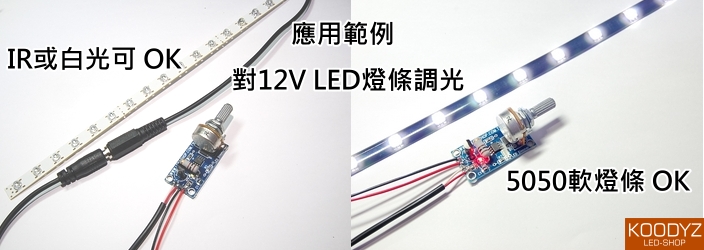

軟燈條
魚缸照明RGB調光
抬燈調光
陶瓷烙鐵加熱
至冷片控制
馬達控制



















































































































































如下電壓使用時無需對PWM LED模組做散熱 ,輸入壓差不可超過LED VF值1V以上

實際測試數據如下

輸入電壓	可調整範圍(MIN~MAX)	測試LED	VF	note
3.5V	40ma-350ma	CREE X-RE	3.3V/350ma
4.2V	100ma-700ma	CREE X-RE	3.6V/700ma
5V	150ma-1000ma	CREE X-RE	4V/1000ma
7.8V	120-1400ma	CREE MC-E	7.1V/1400ma	2串2並
11.3V	80-600ma	EDISON	10.3V/350ma	1W 3串
14V	1000ma	EDISON	13V/1000ma	1W 3串
