KOODYZ KO-2306 DC 14V-30V
12W 1A Step-Down
NEW PRODUC!

●工程設備/實驗室用

NEW PRODUC!





The KO-2306 series of regulators are monolithic integrated
circuits that provide all the active functions for a step-down
(buck) switching regulator

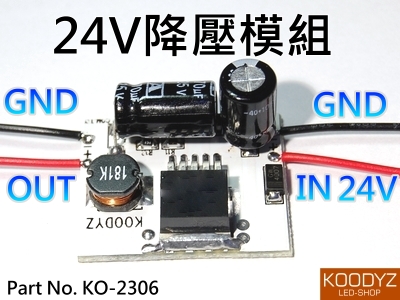

KOODYZ自行設計.為卡車貨車及任何24V電源車輛設計的24V降壓模組

使用KO-2306-12 降壓模組可使用一般12V設備.不需要另外

去找對應24V的產品.如LED燈條.燈源...相關電子產品皆可使用

KO-2306系列使用PWM高效率IC.非傳統7812架構.最高可連續輸

出1A電流.且模組體積小無散熱片.效率極高.

另有多種輸出電壓可供選購



KO-2306-12超高效率..電壓到14V工作電壓之後一直到30V.電壓皆不改變

高電流T0-263-5 大顆封裝IC(散熱快)
使用1.6mm厚的FR4電路版(增加散熱)
SMD包裝零件

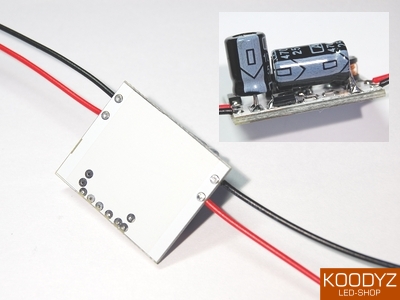

獨特電容架高(防止熱傳導)
ic過溫保護
高效率/低發熱
電壓精準
低待機電流

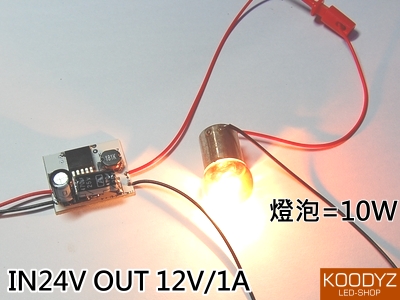

以輸出12.3V來說.負載1A輸出.電壓只降低0.3V





































型號

KO-2306-5 輸入電壓7-30V輸出電壓5V
KO-2306-6 輸入電壓8-30V輸出電壓6V
KO-2306-9 輸入電壓11-30V輸出電壓9V
KO-2306-12 輸入電壓14-30V輸出電壓12V (一般出貨款)
KO-2306-15 輸入電壓17-30V輸出電壓15V
KO-2306-19 輸入電壓21-30V輸出電壓19V

通常需要比輸出電壓高2V以上才能正常輸出設定的電壓

價格

KO-2306-5 1PCS/NT260
KO-2306-6 1PCS/NT260
KO-2306-9 1PCS/NT260
KO-2306-121PCS/NT260(一般出貨款)
KO-2306-15 1PCS/NT280
KO-2306-19 1PCS/NT280



















品名:24V降壓模組
輸出電流:1A
輸出電壓 :12V+0.2~0.5V
輸入電壓14-30V

Dimensions:30*25 高16mm



Applications

工程
設備
車輛
電子產品



另可訂製12V/2A輸出的模組.





限網路下單



☆ALL DESIGN IN TAIWAN & MADE IN TAIWAN



上架日期2011/6/7
