Download Datasheet

4070B-350 規格			4070B-700 規格	4070B-1000 規格
輸出電流		350ma	700 ma	1000 ma
最小輸入電壓		5V DC	6V DC	6V DC
最大輸入電壓		20V DC	20V DC	20V DC
效率		95%	93%	90%
操作溫度		0/+85.C	0/+85.C	0/+85.C
設計為	1 瓦特 LEDs		3 瓦特 LEDs	5 瓦特 LEDs

Output: 350mA or 700mA or 1000mA DC constant current

Easy to drive white High Power LED

全新設計的KOODYZ 4070B 專業級LED定電流模組,使用最新款IC製造.

徹底解決前代,輸入電壓不夠寬廣及定電流穩定度不足的缺點

以EDISON 1W白光為例,LED VF值約3.3V/350ma,搭配4070B-350 只需

要輸入5V即可定電流350ma,一直將電壓調高至20V電流還是穩定在350ma

優異的性能是設計給任何廠牌1 瓦特LED(或等效電路使用)。

部份機型增加PWM輸入端,可接受PWM訊號做為LED調光使用。


KOODYZ 4070B 的高效率和超微型體積最適合做為隱藏 , 例如櫃子 , 檯燈 , 室內裝簧 , 天花板間接照明。

一個 KOODYZ 4070B 驅動模組可提供高達 350ma /700ma/1000ma電流
高效率93%連續高電流輸出歡迎廠商OEM

Dimensions:30*15.2*3.8mm

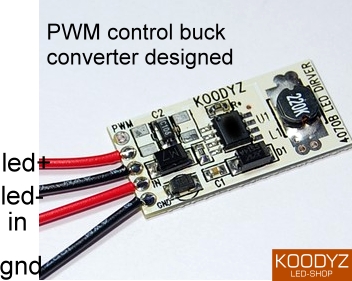

KOODYZ 4070B includes a high current P-MOSFET, high efficiency and excellent transient characteristics.
The PWM control circuit is able to the duty ratio linearly from 0 up to 100%. The features include
user accessible EN/DIM pin for enabling and PWM dimming of LEDs, thermal shutdown, cycle-by
cycle current limit and over current protection.

˙Low current consumption: 4mA
˙Internal fixed oscillator frequency: Typ. 320KHz
˙Internal Soft-Start function (SS)
˙Built-in P-MOSFET
˙Over Current Protection
˙Package: SOP8

Applications
☆ 軌道照明設備
☆ 汽車& 魚船照明設備
☆ 便攜式的照明設備& 手電
☆ 書桌& 臺燈
☆ 太陽& 風景照明設備
☆ 建築照明設備
☆ 信號& 標誌照明設備
☆ 內閣& 陳列櫥照明設備

Description

Part No.	Input Condition	Output	Application(Number of LED)	price NTD	PWM輸入
4070B-350-1	DC5-20V	350ma	1Watt×1-3pcs	125	NO
4070B-350-1P	DC5-20V	350ma	1Watt×1-3pcs	145	YES
4070B-700-1	DC6-20V	700ma	3Watt×1pcs	145	NO
4070B-700-1P	DC6-20V	700ma	3Watt×1pcs	165	YES
4070B-1000-1	DC6-20V	1000ma	5Watt×1pcs	145	NO
4070B-1000-1P	DC6-20V	1000ma	5Watt×1pcs	165	YES

備註
4070B-350可最多接到3顆串聯LED.因LEDVF值已提高.輸入電壓也必須要調整至VF+2V才能定電流

4070B-1000-1 for CREE XML / CREE XPG

PWM輸入款式如沒有接PWM訊號空接會不亮.如果沒有用到可以接輸入的正極或是1訊號 .才能當成一般版使用

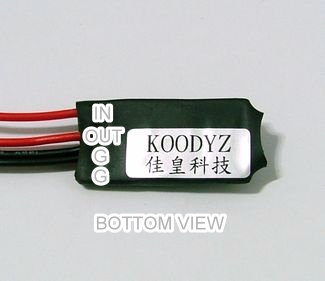

出貨會有熱縮套管保護IC板

其他特殊電流規格可接受訂製





4070B-1000-1 one by one
Easy to drive white High Power LED

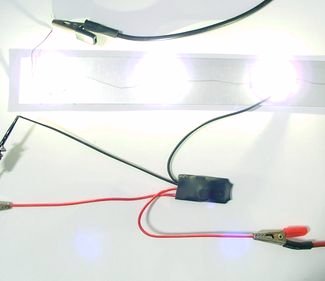

4070B-350-3 (1對3)







上架日期2010/9/19
