Luxeon LED介紹 第3章
通常的流明保持率特性
在使用過程中， LED 的光輸出會逐漸發生永久性的衰減。這
種現象被稱 ? 「光輸出衰減」，其原因可能是 LED 鋼模的
發光效率降低，或者是 LED 包裝的光路徑所傳輸的光量降
低。對 LED 鋼模而言，其光輸出衰減速度在開始使用的前
幾百個小時內通常較高，隨後會變慢。因此， LED 鋼模的光
輸出衰減速度與時間之間也大 概 成對數關係。通常來說，如
果驅動電流 ? 350 mA （對於 Luxeon I ）或 700 mA （對於
Luxeon III ），並且接合點溫度保持在 90 ℃ 或該溫度之下，
則 Luxeon 在 50,000 小時後的平均流明保持率可以達到
70% 。此外，對 Luxeon III 而言，如果驅動電流 ? 1000 mA ，
並且接合點溫度保持在 90 ℃ 或該溫度之下，則 它 在 20,000
小時後的平均流明保持率可達到 50% 。注意，人的肉眼無法
覺察到輕微的光輸出變化，只有這種變化幅度達到 50% 左
右時，人們才能注意到。

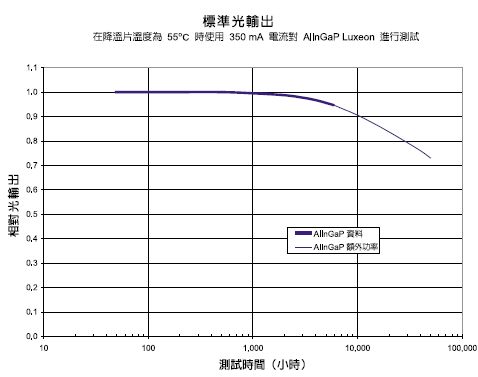

圖 6 顯示了在驅動電流 ? 350 mA 、降溫片溫度 ? 55 ℃（接
合點溫度 ? 71 ℃）時所測得的 AlInGaP Luxeon 流明保持率
資料。（附註：在上述可靠性 強 度測試中， Luxeon 安裝在熱
控板上，因此降溫片下方的溫度（在本文中被稱 ? 「降溫片
溫度」）總保持在恒定水平。注意， 10,000 小時後的光輸出
變化預計 ? -9% 左右。

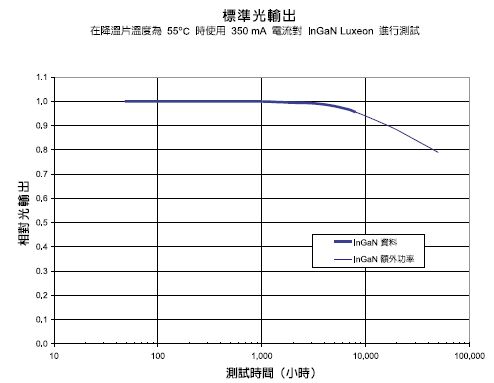

圖 7 顯示了在驅動電流 ? 350 mA 、降溫片溫度 ? 55 ℃（接
合點溫度 ? 72 ℃）時所測得的 InGaN Luxeon 發光體的長期
流明保持率資料。注意， 10,000 小時後的光輸出變化預計 ?
-6% 左右。與 AlInGaP Luxeon 相比， InGaN Luxeon 在同樣
驅動電流和接合點溫度下的光輸出衰減通常較小。
驅動電流對流明保持率的影響
對 AlInGaP LED 來說，如果溫度維持一定，則其光輸出衰減

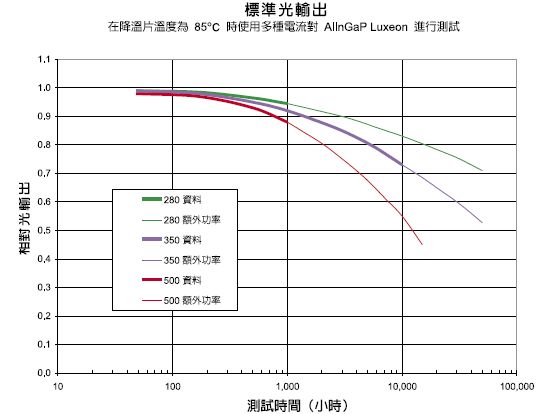

速度將和直流驅動電流大 概 成正比。圖 8 顯示當正向電流 ?
280 mA 、 350 mA 和 500 mA ，而降溫片溫度 ? 85 ℃（接合
點溫度分別 ? 97 ℃、 101 ℃ 和 110 ℃）時 AlInGaP Luxeon
的流明保持率。注意：在 10,000 小時後，光輸出變化可能
從 -17% 增加到 -27% 乃至 -45% 。

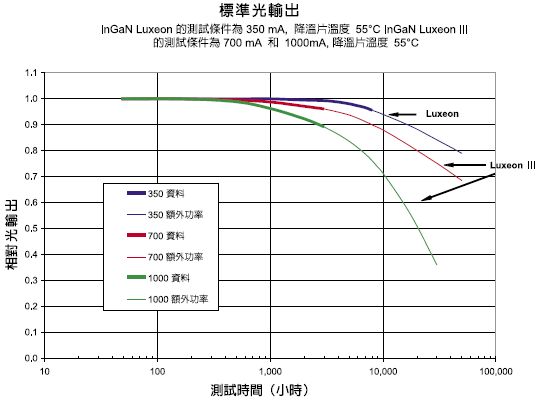

圖 9 顯示了在驅動電流 ? 350 mA 、降溫片溫度 ? 55 ℃ 時
的 InGaN Luxeon 流明保持率，以及在驅動電流 ? 700 mA 和
1000 mA 、降溫片溫度 ? 55 ℃ 時的 InGaN Luxeon III 流明保
持率。接合點溫度分別 ? 72 ℃、 87 ℃ 和 103 ℃。注意：在
10,000 小時後，光輸出變化可能從 -6% 增加到 -12% 乃至
-29% 。圖 8 和圖 9 說明，驅動電流對 InGaN Luxeon 光輸出
衰減的影響通常比對 AlInGaP Luxeon 的光輸出衰減來得小。
周圍溫度對流明保持率的影響
一旦固定直流驅動電流，光輸出衰減的速度也往往隨溫度的

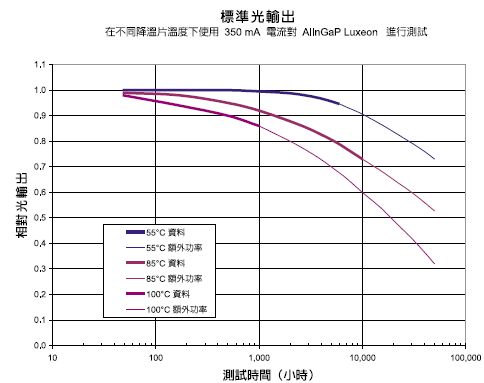

升高而加快。圖 10 顯示電流 ? 350 mA 、降溫片溫度分別 ?
55 ℃、 85 ℃ 和 100 ℃（接合點溫度分別 ? 71 ℃、 101 ℃ 和
116 ℃）時的 AlInGaP Luxeon 流明保持率。注意：在

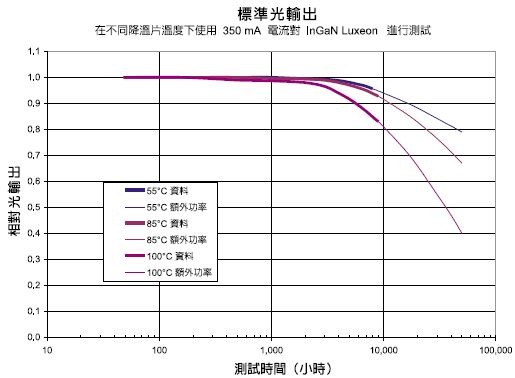

圖 11 顯示在電流 ? 350 mA 、降溫片溫度分別 ? 55 ℃、 85 ℃
和 100 ℃（接合點溫度分別 ? 72 ℃、 102 ℃ 和 117 ℃）時所
測得的 InGaN Luxeon 流明保持率。注意：在 10,000 小時
後，光輸出的衰減幅度可能從 -6% 增加到 -8% 乃至 -19% 。
圖 10 和圖 11 指出，溫度對 InGaN Luxeon 光輸出衰減的影
響通常比對 AlInGaP Luxeon 的光輸出衰減來得小。
