低壓差恆流驅動IC

1A Precision Constant Currant Sourec IC

型號: SR97
電壓:2.5-12V
最大電流:1000ma(MAX)
TO252包裝
JA:45 1瓦溫升45度
TJ:0 to 125 度
具有過熱保護裝置
價格
特價1PCS/NT35 10PCS每顆NT30



這顆台灣製造的低壓差恆流驅動IC，可以取代傳統電阻做為限流的應用電路設計

本IC最高工作電壓2.5-12V

可以使用外接電阻方式來設定恆定電流，穩定度可達正負2ma內

使用簡單且低成本，周邊零件少及可設定電流為最大優點

APPLICATIONS

☆ LED定電流電路應用
☆ LED尾燈煞車燈及各式燈具
☆ LED交通警示燈應用
☆ LED廣告燈應用
☆ LED食人魚應用
☆ POWER LED 應用
☆ 手電筒定電流

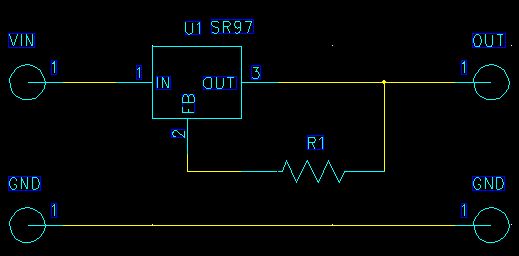

R1可以使用0603電阻

恆定電流設定公式: IO=1.2 / R1
ex:如需要350ma電流=1.2 / 350ma(0.35)=3.43R

注意:
1. SR97元件配線位置遠離輸入端濾波電容時，必須在靠近SR97追加一個1U電容
2.當輸出端使用閃爍或能量變化的負載時 ，必須在FB及接地位置加上1U電容

最大功率計算

PD(max)=[(VIN(max)-2.5)]x IO
Where:VIN(max):最大輸入電壓
IO:定電流輸出
Then JA=(150度-TA) / PD

ex: 12V-2.5X0.35(350ma)=3.2W

使用TO252包裝並輸出高電流時請在PCB做好鋪銅散熱或是直接鎖再散熱片上
才不會因壓差過大或是負載過大啟動保護裝置

各包裝由左至右腳位皆一樣





電壓	限流電阻	籃光 / 白光 LED1W*1	籃光 / 白光 LED1W*2	籃光 / 白光 LED1W*3	溫度
VIN6V	3.75R /320ma	OK	不接	不接	6V-40 度
VIN10	3.75R /320ma	OK	不接	不接	VIN 最高10.0V/73 度
VIN9.3V	3.75R /320ma	OK	OK	不接	9.3V-40 度
VIN13.8V	3.75R /320ma	OK	OK	不接	VIN 最高 13.8V/83 度
VIN12.8V	3.75R /320ma	OK	OK	OK	12.8V-55 度
VIN15.12V	3.75R /320ma	OK	OK	OK	VIN 最高 15.12V/74 度 VIN 還可以再高

* 測試條件 : 5元散熱片散熱 TO-252 包裝

參考電阻值 / 電流表

20ma R=60R
30ma R=40R
260ma R=4.62R
330ma R=3.75R=7.5R並7.5R
350ma R=3.43R
600ma R=2.0R
700ma R=1.71R
1000ma R=1R

另有其他包裝

SOT-223

最大電流:350ma(MAX)
JA:1瓦溫升90度

價格:另議

SOT-89

最大電流:100ma以下
JA:1瓦溫升160度

特價:1PCS/NT30 10PCS每顆NT26



SOT-23
最大電流:600ma(MAX)
JA:1瓦溫升200度
價格:另議
