原廠公怖規格

使用一顆3號 Alkaline或是 Ni-MH 加上Luxeon 3-watt LED
在最亮模式下可以產生37lm

*Uses a 3-watt T-binned Luxeon LED with a life of 100,000 hours
*Current regulation
*Two levels of output
* High Output: 37 Lumens, 3.3 hours (Ni-MH)
*Low Output: Constant 10 Lumens, 10 hours (Ni-MH)
*Use one 1.5V AA ( Alkaline, Ni-MH, Lithium ) battery , inexpensive and widely available
*Input voltage: 0.9V~4V
*9.1cm (L) x 2cm (D)

原廠連結



事實上Luxeon 3-watt LED亮度不只30lm ，Luxeon 3-watt 原廠有70lm..

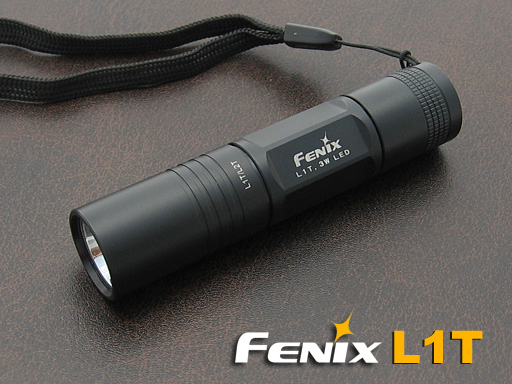

現在自己DIY一個比 Fenix L1T更亮的 1W 3號電池隨身手電筒



使用的升壓模組













零件

1LENS
2升壓模組
3奈米鋁基板
4 1W-100LM LED K-POWER
5 AA*2電池盒

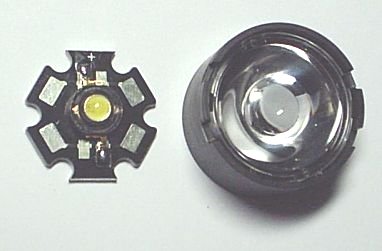

1W-100lm LED K-POWER

25度LENS

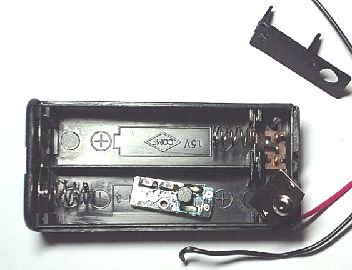

AA*2電池盒改造

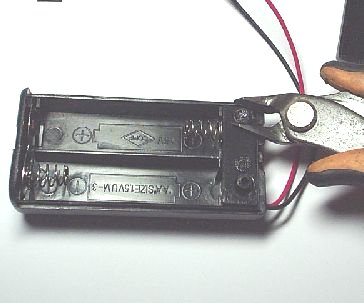

AA*2電池盒開關改造

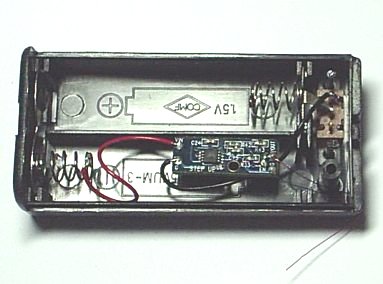

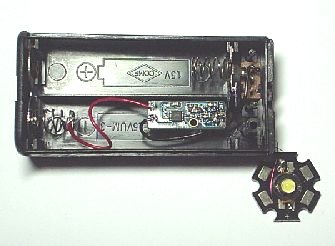

植入升壓模組















焊上1W-100lm LED

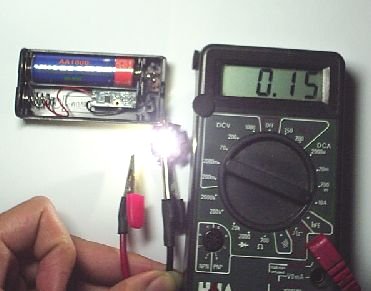

使用3號電池跟4號電池LED的電流都是150ma













使用湯淺 1.2V 1800ma NI-HM









25度LENS











*使用 K-POWER 1W-100lm LED
(可以改K2)

*0.8V升壓模組

*IC效率86%

*有一個電源開關

*LENS 25度/15度可換

*1800ma NI-HM可點亮1.5小時(亮度不變)

*IC輸入電壓範圍0.8-5V

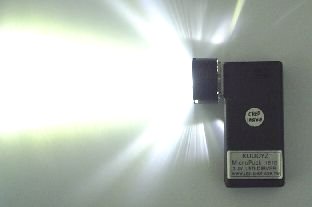

*亮度up to 40lm

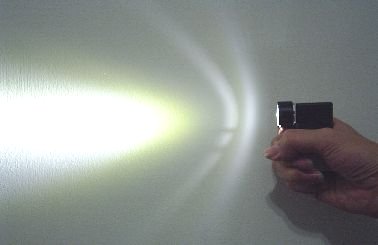

距離30cm..亮度超過市面上1W LED手電筒













距離60cm

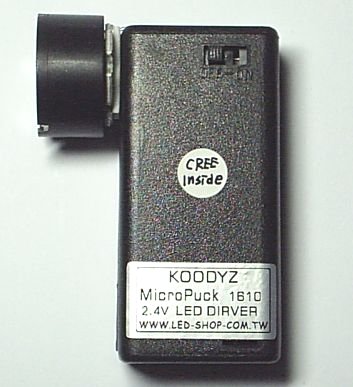

基本架構
